Pitovoiman mitoitus: Käytännön turvallisuustekijät todellista tuotantoa varten

Joukkohankintapäätökset epäonnistuvat tai onnistuvat usein yhdessä kohdassa: onko valittu tyhjiön nostolaitteet "pitää" edelleen tärinän, mikrovuotojen, pölyisten pintojen ja kuljettajan vaihtelun jälkeen toisena päivänä. Vankka mitoitusmenetelmä alkaa teoreettisesta pitovoimasta ja soveltaa sitten konservatiivisia vähennys- ja turvallisuustekijöitä kattamaan todelliset laitoksen olosuhteet.

Arvioinnin työsääntö

• Teoreettinen pitovoima ≈ (paine-ero) × (tehollinen imualue).
• Vähennä sitten pinnan kunto, kupin yhteensopivuus, kohdistusvirhe ja dynaaminen käsittely (kiihtyvyys/isku).
• Suunnittele vähintään 2:1 turvatekijä vakaille, hyvin karakterisoiduille kuormille; käytä korkeampia tekijöitä, kun pinnat ovat öljyisiä, teksturoituja, huokoisia tai kun käsittelyreitti sisältää nopeita käynnistyksiä/pysähdyksiä.

Omissa JingShi-integroinneissamme validoimme tyypillisesti mitoituksen lyhyellä "pahimman tapauksen muutos" -testillä: kylmäkäynnistys, pölyinen pinta, maksimaalinen ulottuvuus ja toistuvat jaksot – koska siinä todistetaan hankintatason luotettavuus, ei laboratorio-olosuhteissa.

Tyhjiötaso vs. virtaus: mitä ostajien tulee määrittää (ja miksi sillä on merkitystä)

Kaksi järjestelmää voi näyttää saman alipainelukeman, mutta käyttäytyvät hyvin eri tavalla vuodon aikana. Suurin ostajille hyödyllisin määrityssarja sisältää sekä alipainetason (alipaine) että tyhjennysvirtauksen (kuinka nopeasti järjestelmä saavuttaa ja ylläpitää tyhjiön vuodon alla).

Jos linjasi priorisoi taktiajan, pyydä "aika työtyhjiön saavuttamiseen" määritetyssä vuototilanteessa. Tämä yksittäinen mittari ennustaa usein suoritustehon paremmin kuin huipputyhjiöluvut.

Imukupin valinta: yhdistelmä-, muoto- ja reunatiivistestrategia

Metallilevyn käsittelyssä kupin valinta on tekninen päätös, ei luettelon mieltymys. Väärä kupin seos tai huulen geometria voi vähentää todellista pitovoimaa, vaikka mittatyhjiö näyttää "hyvältä", erityisesti öljyisillä tai kevyesti teksturoiduilla arkeilla.

Käyttöaikaan vaikuttavat valintanäkökohdat

• Yhdisteiden yhteensopivuus: öljyt, jäähdytysnesteet ja puhdistusaineet voivat kovettaa tai turvottaa tiettyjä elastomeerejä.
• Huulten geometria: ohuet huulet tiivistyvät nopeammin sileällä levyllä; Monihuuliset tai syvemmät profiilit kestävät lievää rakennetta ja aaltoilua.
• Kupin halkaisija vs. paikallinen jäykkyys: erittäin suuret kupit voivat ylittää mikroaaltojen ja vuotaa; useat pienemmät kupit voivat olla suvaitsevaisempia.
• Reunan etäisyyssääntö: pidä kupit poissa arkin reunoista ja aukoista välttääksesi äkilliset vuotoreitit noston aikana.

Kun määritämme asetteluja, painotamme kohti "tiivisteen luotettavuutta ensin" ja optimoimme sitten kuvion nopeuden mukaan - koska vakaa tiivistys vähentää hälytyksiä, uudelleentyöskentelyä ja käyttäjän epäröintiä vuorohuippujen aikana.

Vuodonhallinta: Suunnittelu mikrorakoja varten, ei täydellisiä pintoja

Useimmat tyhjiökäsittelytapaukset eivät johdu täydellisestä epäonnistumisesta; ne johtuvat asteittaisesta tyhjiön hajoamisesta mikrorakojen (pinnan rakenne, pursepöly, epätäydellinen tasaisuus tai kohdistusvirhe). Hankintatason luotettavuus edellyttää aktiivista vuotojen hallintaa.

Rakentavat suunnittelutoimenpiteet

• Itsenäiset vyöhykkeet (segmentoidut piirit), jotta yksi vuotava kuppi ei romahda koko ryhmää.
• Takaisku-/takaiskuventtiilit kupin tai vyöhykkeen tasolla estämään takaisinvirtauksen, jos kuppi menettää tiivisteen.
• Tyhjiösäiliöt ajan hankkimiseksi ohimenevien erotustapahtumien (esim. matkavärähtelyn) aikana.
• Vuotonopeuden hyväksyntätestit FAT/SAT:n aikana ei vain staattisia "pito" -testejä.

Jos hankit tilavuutta, vaadi toistettavaa käyttöönoton tarkistuslistaa: mitattu vuotoaika työtyhjiöstä hälytyskynnykseen, joka kerta sama testilevy ja kontaminaatioolosuhteet.

Ohjaus- ja turvallisuuslogiikka: hälytyskynnykset, jotka estävät häiriöiden pysähtymisen

Tyhjiövalvontajärjestelmä on vain niin tehokas kuin sen kynnykset ja vastelogiikka ovat. Ostajat pyytävät usein "tyhjiöanturin hälytystä", mutta todellinen arvo on siinä, kuinka järjestelmä reagoi hitaisiin vuotoihin verrattuna äkilliseen tiivisteen häviämiseen.

Suositeltavat logiikkaelementit teolliseen käsittelyyn

• Kaksi kynnysarvoa: esihälytys (käyttäjän varoitus) ja kriittinen hälytys (pysäytys/pidätysstrategia).
• Muutosnopeuden tunnistus: nopeampi reaktio äkilliseen katoamiseen; sietävä suodatus pienille värähtelyille.
• Lukitus "noston luvalla": estä nosto, kunnes alipaine on vakaa määritellyn viipymäajan.
• Vikaturvallinen virrankatkoskäyttäytyminen (esim. takaiskuventtiilien varatilavuus) linjassa laitoksesi riskiarvioinnin kanssa.

Pidämme nämä asetukset käytännöllisinä: liian herkkä ja saat häiritseviä seisokkeja; liian rento ja menetät turvamarginaalin. Hyvin viritetty järjestelmä tekee molemmat – suojaa kuormaa ja suojaa läpimenoa.

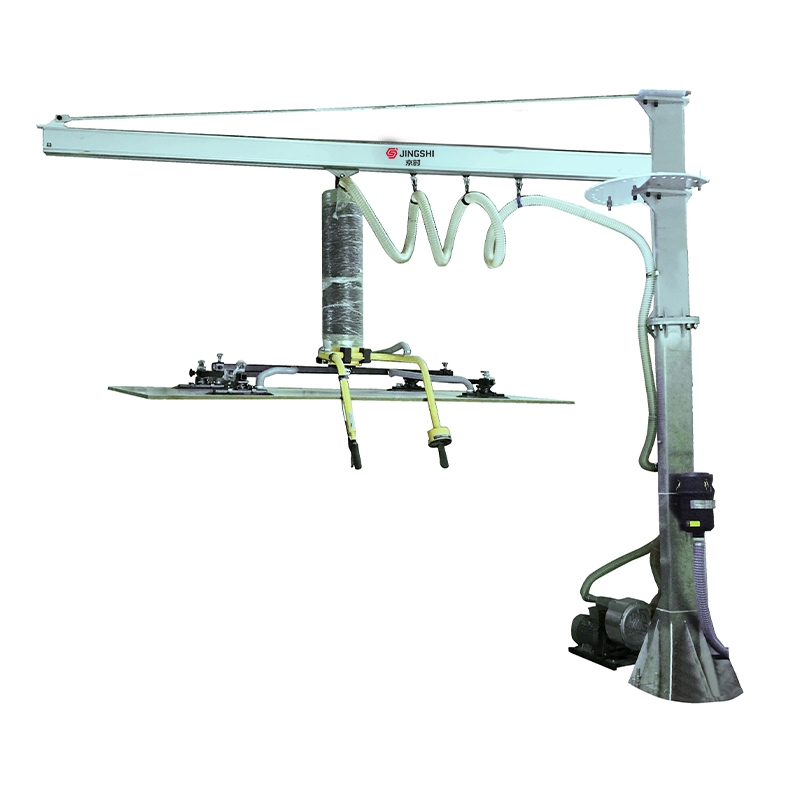

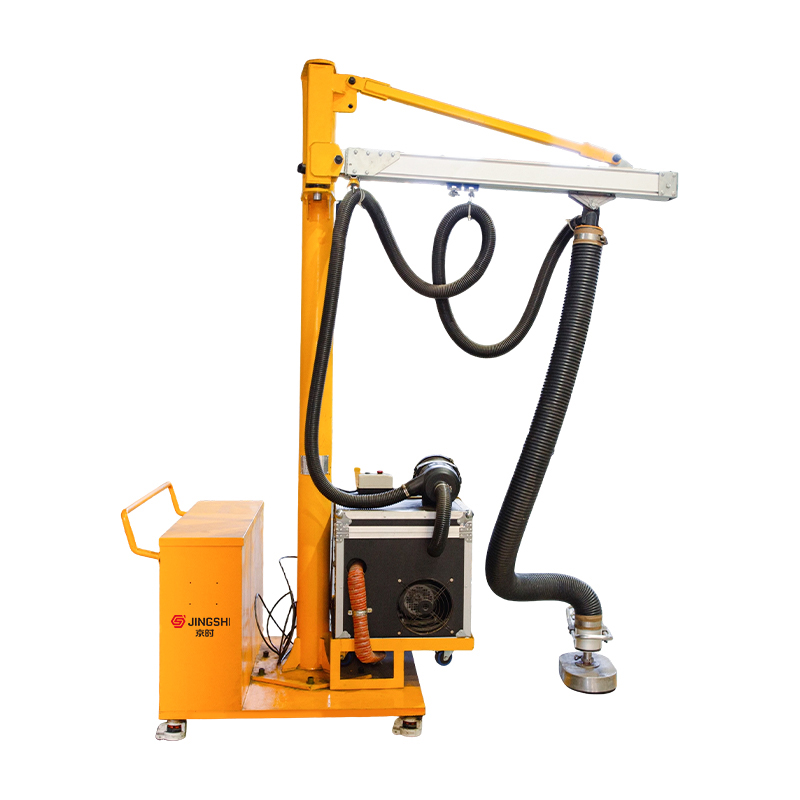

Kiinteä vs. mobiili vs. kannettava: Valinta virtauksen, ei mieltymyksen perusteella

Useita laakkoja varustavien bulkkiostajien alipainenostimen "tyypin" tulee seurata materiaalivirtausta, nostotaajuutta ja työkappaleen geometrian vaihteluastetta – ei pelkästään sitä, onko saatavilla nostureita.

Jos tavoitteenasi on laitosten välinen standardointi, kohdista vaihdettavat kuppimoduulit ja johdonmukainen ohjausfilosofia; se yksinkertaistaa koulutusta, varaosia ja käyttöönottoa eri toimipisteissä.

Nosturin ja manipulaattorin integrointi: heilumisen, vääntymisen ja akselin ulkopuolisen kuormituksen estäminen

Milloin tyhjiönostimet käytetään nostureiden tai manipulaattoreiden kanssa, rajoittava tekijä ei useinkaan ole tyhjiövoima, vaan kuorman vakaus. Heiluminen ja vääntö lisäävät dynaamisia kuormia ja voivat aiheuttaa hetkellisiä tiivistyshäiriöitä, erityisesti suurilla levyillä.

Integrointipisteet määritettävä etukäteen

• Mekaaniset pyörimisen estoominaisuudet (kääntölukot, ohjatut varret tai ohjatut pyörimismoduulit).
• Mukavuus painopisteen mukaan: liukuvat koukut, säädettävät poikkipalkit tai kaavoitetut kupit osaperheisiin sopiviksi.
• Kaapelin ja letkun reititys, joka välttää juuttumisen koko nostokuoren läpi.
• Kiihtyvyysrajat tai kuljettajan ohjeita iskukuormituksen vähentämiseksi ajon aikana.

Ostajan näkökulmasta nämä integraatiokohteet ovat siellä, missä "sama nostin, eri lahti" -projektit yleensä eroavat toisistaan. Standardoi käyttöliittymä ja standardoi suorituskyky.

Pintatodellisuus: pinnoitteet, kalvot, pursepöly ja piilotetut sinettien tappajat

Peltiympäristöt tuovat mukanaan tiivisteiden vaihtelua, joka on harvoin dokumentoitu piirustuksiin: suojakalvot, jauhejäämät, mikropöly, kondensaatio ja voiteluaineen siirtyminen. Nämä tekijät muuttavat sekä kitkaa että ilmatiiviyttä kupin huulessa.

Käytännön lievennyksiä, jotka vähentävät seisokkeja

• Määritä sallittu pinnan kuntoikkuna (esim. "kevyt öljykalvo sallittu", mutta älä kerääntymistä tai tippumista).
• Lisää yksinkertaisia ​​esipyyhkimis- tai ilmapuhallusvaiheita, kun pursepölyä ei voida välttää; se parantaa usein tiivistystä enemmän kuin lisää pumpun kokoa.
• Käytä kuppeja, jotka on suunniteltu sietämään pientä pintakuviota, kun käsittelet kuviollisia, harjattuja tai kevyesti kohokuvioituja arkkeja.
• Tarkasta kupit kulutustavarana : huulien kuluminen ja mikrohalkeamat voivat hiljaisesti lisätä vuotonopeutta.

Jos jaat tyypilliset pintakäsittelyt ja kalvot, voimme määrittää kuppien materiaalit ja vyöhykkeet vastaavasti – pienet valinnat lisäävät yleensä ylimitoitettua luotettavuutta.
