Räätälöity hydraulinen tarkkuuslevyn tasoituskone

Kotiin / Tuotteet / Hydraulinen tasoituskone / 50-sarjan nelipylväinen hydraulinen älykäs tarkkuustasoituskone

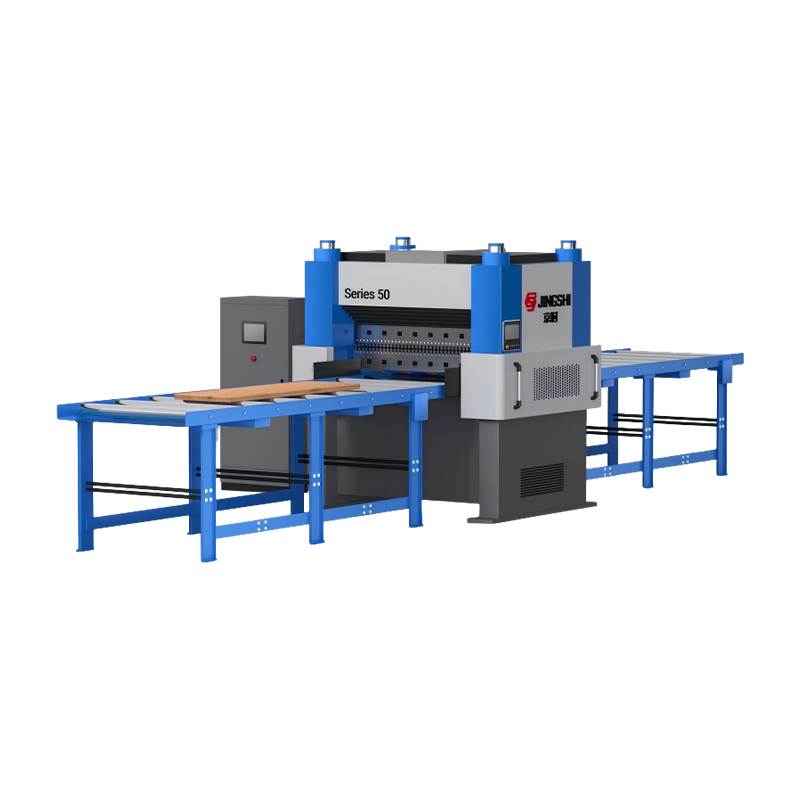

50-sarjan nelipylväinen hydraulinen älykäs tarkkuustasoituskone

I. Tuotteen yleiskatsaus

50-sarjan nelipylväinen hydraulinen älykäs tarkkuustasoituskone käyttää nelipylväistä runkorakennetta, jossa on integroitu hydraulinen käyttö ja älykäs ohjaustekniikka. Se soveltuu keskipaksujen metallilevyjen (0,8-5 mm) korkean tarkkuuden tasoittamiseen, korjaa tehokkaasti vääntymistä, aaltoilevaa muodonmuutosta ja muita muodonmuutosongelmia leimaamisen ja valssauksen jälkeen, mikä täyttää huippuluokan valmistusalojen tiukat tasaisuusvaatimukset.

II. Ydinedut
Nelipylväinen rakenne tarjoaa korkean jäykkyyden ja tasaisen voiman jakautumisen varmistaen vakaan ja poikkeamattoman käsittelyn.
Älykäs hydraulinen kaksoisohjausjärjestelmä saavuttaa ±0,01-0,05 mm:n vaaitustarkkuuden, mikä ylittää huomattavasti tavanomaisten laitteiden standardit.
Se sopii erilaisille keskipaksuille materiaaleille, joilla on korkea automaatioaste, mikä parantaa merkittävästi tuotannon tehokkuutta.
Järkevä rakenne mahdollistaa kätevän huollon, pidentää käyttöikää ja tarjoaa erinomaisen kokonaiskustannustehokkuuden.

III. Sovellettavat sovellukset
· Metallilevyt: Lujat teräslevyt, seoslevyt, kuumavalssatut levyt, suuret leimatut osat, peltirakenneosat jne.
·Sovellusskenaariot: Autojen osien valmistus, konepajakoneiden käsittely, tarkkuuslevyjen tuotanto, työstökoneiden osien käsittely, ·Aerospace-osien kokoonpano jne. IV. Laitteen suorituskyky
· Käsittelylevyn paksuus: 5-16 mm
· Tasoitustelojen lukumäärä: Monirullakokoonpano (vakio ≥15 rullaa)
· Telan pinnan kovuus: HRC62-65 (korkea kulutuskestävyys, iskunkestävyys)
· Hydraulijärjestelmän paine: 1,5-2,5 Mpa
· Suurin käsittelyleveys: ≤1800mm (mukautettu laajennus tuettu)
· Älykäs ohjaustarkkuus: ±0,01-0,05 mm

V. Toiminnalliset ominaisuudet
Älykäs parametrien sovitus: Säätää tasoitusparametrit automaattisesti levymateriaalin ja paksuuden mukaan, jolloin toistuvia manuaalisia säätöjä ei tarvita.
Tietojen visualisointi: Varustettu digitaalisella näytöllä, joka näyttää reaaliaikaisen prosessointipaineen, rullavälin ja muita tietoja, jotka tukevat parametrien tallennusta ja hakua.
Turvallisuussuojaus: Varustettu ylikuormitussuojalla, hätäpysäytystoiminnolla, levyvirheiden havainnolla ja muilla turvalaitteilla.
Joustava mukautuvuus: Tukee rullavälin hienosäätöä ja voi vaihtaa useiden tasoitustilojen välillä mukautuakseen erilaisiin käsittelytarpeisiin.

Ota yhteyttä
EDELLINEN:40-sarjan raskaaseen käyttöön tarkoitettu hydraulinen tarkkuustasoituskoneSEURAAVA:60-sarjan paksulevyinen erittäin tehokas hydraulinen tasoituskone
  • Tekniset tiedot
  • Tietoa JINGSHI:stä
  • Ota yhteyttä
Vakiosarjan leveys 600 900 1000 1300 1600 1900 2100
Tasoitusrullan halkaisija 50 50 50 50 50 50 50
Tasoitustelojen lukumäärä 23 23 23 23 23 23 23
Lyhin työkappaleen pituus litistykseen Lmin (mm) Lmin = 100 Lmin = 100 Lmin = 100 Lmin = 100 Lmin = 100 Lmin = 100 Lmin = 100
Tasoitusmateriaalin nimellispaksuus T (mm) 0,8-5,0 0,8-5,0 0,8-5,0 0,8-5,0 0,8-5,0 0,8-5,0 0,8-5,0
Tasoitusmateriaalin enimmäispaksuus Tmax (mm) Tmax = 10 Tmax = 10 Tmax = 10 Tmax = 10 Tmax = 10 Tmax = 10 Tmax = 10
Tasoitustarkkuus Parametrit lasketaan materiaalin Q235/myötölujuus 235MPa mukaan ja pituus ja leveys havaitaan 1m sisällä
0,01-0,05 mm 0,01-0,05 mm 0,01-0,05 mm 0,01-0,05 mm 0,01-0,05 mm 0,01-0,05 mm 0,01-0,05 mm
Oikaisulinjan nopeus (m/min) Nopeus säädettävissä 1-10m/min
jännite AC kolmivaiheinen 380V
Valinnaiset lisävarusteet 1. Vedä tasoitustela ulos alaspäin (kätevä telan nopeaan vaihtoon ja pinnan puhdistukseen) 4. Neljän/kuusi kertaa tasoitustela 7. Tasoitustelojen lukumäärä
2. Tasoitustelan vetäminen ulos (kätevä telan nopeaan vaihtoon ja pinnan puhdistukseen) 5. Automaattinen lastaus/purkumanipulaattori/lavausrobotti 8. Uncoiler - hydraulinen/mekaaninen leikkauslinja
3. Rullan vetäminen ylös ja alas (kätevä telan nopeaan vaihtoon ja pinnan puhdistukseen) 6. Syöttö- ja purkutelan kokoonpanolinja: virtalähteellä/ilman 9. Uncoiler - laserleikkaussulkulinja
Räätälöidyt vaatimukset Asiakkaan räätälöintivaatimukset ovat hyväksyttäviä
Huomautuksia Suorista materiaalien puristusrako, syötä tarvittavat parametrit kosketusnäytön kautta, niin laite säätää automaattisesti.
